自家消費ソリューション

自家消費としての
新たな選択肢

０１ｌ

～50ｋW案件の自家消費について

「例１」蓄電池を導入無しの
三相9.9kWを１～５台での
自家消費を実現

【備考】

・通信について

1.RS485は芋づる式で接続推奨

2.メーターからマスターPCS 120ｍ以内、メーターから最後のPCSの距離300ｍ

・RPR機能ついて

連系点追跡機能があるので、逆潮流発生しない事です。

・監視について

弊社専用監視システムがあります。

・メーターについて

（CTを使用タイプとなしタイプ）

CT　必要なケース：連系点契約容量制限なし、パワコン台数13台まで

CT不必要なケース：連系点契約容量27kW以下、接続パワコン３台以内

・パネル接続について

過積載最大150％まで

・設定について

wifiロガーとパワコンを繋ぎ、ネットの監視システム上でパワコンの設定が可能

・リレーについて（キュービクルが有り、OVGR/ZPD等が必要なケースの場合）

第一エレクトロニクスのマルチメーターを利用し、

メーター機能・RPRリレー・OVGRリレー、RS485で

パワコンと通信し、リレーを動作したら、パワコンを停止等をする。

０２

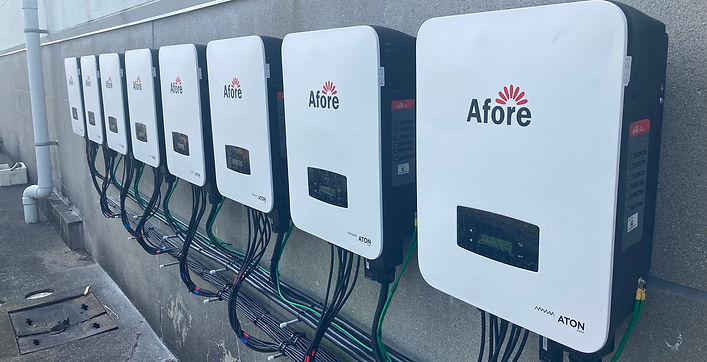

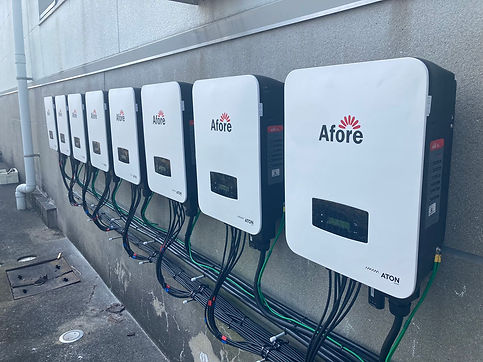

「例１」蓄電池を導入無しの
三相9.9kWを10台使用し、約100kWの分散型方式で自家消費を実現

Afore Japanは、パワコン交換からPPA新規案件の建設、自家消費まで、設備計画に合わせた製品を提供。三相9.9kWをはじめ、パワーコンディショナ・蓄電池・監視システムの組み合わせで、太陽光発電の長期運用を支えます。

「工場、病院、産業用施設」へ蓄電池導入無しで初期コストを抑えて

完全自家消費を実現

日中稼働(電気を使用)している現場であれば、買電を減らし経済的に効果を実感頂けます。

スマートメーターに第一エレクトロニクス「DVRR-72」を使用する場合

DVRR-72とキュービクル内のZPD,CT,VT、

パワコンと接続頂きます。
